バックホウ MG（マシンガイダンス）MC（マシンコントロール）とは

バックホウ
MG(マシンガイダンス)MC(マシンコントロール)とは

MG(マシンガイダンス)

3次元設計データや設定した施工目標に基づいて、機械のフロントをリアルタイムにモニタへ表示。モニタに表示される設計データの情報や音による操作ガイダンスを提供するシステムです。姿勢センサによる機械の姿勢情報と、モニタから施工目標の入力を必要とします。

MG(マシンガイダンス)

MC(マシンコントロール)

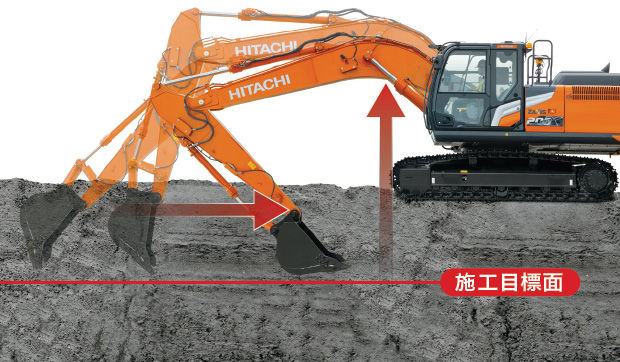

3次元設計データや設定した施工目標に基づいて、機械のフロントをリアルタイムにモニタへ表示するMG(マシンガイダンス)に加え、情報をもとに機械のフロントを半自動制御します。
施工目標面より潜り込まない制御をすることにより、オペレータの負担を軽減し、施工効率が上昇します。


2Dシステム

施工目標に基づいて、機械のフロントをリアルタイムに半自動制御（MC）で施工。または、モニタに表示される設計データの情報や音による操作ガイダンス（MG）を提供するシステムです。姿勢センサによる機械の姿勢情報と、モニタから施工目標の入力を必要とします。

2Dシステム

３Dシステム

3D設計データに基づいて、機械のフロントをリアルタイムに半自動制御（マシンコントロール：MC）で施工。または、モニタに表示される設計データの情報や音による操作ガイダンス（マシンガイダンス：MG）を提供するシステムです。衛星測位および姿勢センサによる機械の位置・姿勢情報を必要とします。

3Dシステム

メリット

1. 施工効率の向上

３次元設計データや設定した施工目標をもとに切土、盛土の確認ができます。
  丁張り設置作業、敷き均し回数、検測回数が減ることにより、大幅な工期短縮とコストの削減が図れます。
   さらに、カーブなどの複合こう配で曲面が多い複雑な施工や、   目視が困難な夜間作業でも効率良く施工が行えます。

2. 安全性の向上

3次元設計データオペレータが設定施工目標をもとに施工するので、建設機械周辺での測量や作業指示、作業補助が削減され安全に作業が行えます。

他社取り扱い製品

システムラインナップ

  • 2DMG(マシンガイダンス)
  • 3DMG(マシンガイダンス)

代表的な対応機種

ZX30U-5B, ZX35U-5B, ZX40U-5B, ZX50U-5B
ZX30UR-5B, ZX40UR-5B, ZX55UR-5B, ZX75UR-5B
ZX75US-7, ZX120-6, ZX135US-6
ZX200-7, ZX225USR-7
※その他の機種についてはお問合せください

TRIMBLE EARTHWORKS

システムラインナップ

  • 2DMG(マシンガイダンス)
  • 2DMC(マシンコントロール)
  • 3DMG(マシンガイダンス)
  • 3DMC(マシンコントロール)

代表的な対応機種

ZX75US-7
ZX120-6, ZX135US-6
ZX200-7, ZX225USR-7
ZX330-7
※その他の機種についてはお問合せください

システムラインナップ

  • 3DMG(マシンガイダンス)
  • 3DMC(マシンコントロール)

代表的な対応機種

ZX30U-5B, ZX35U-5B, ZX40U-5B, ZX50U-5B
ZX30UR-5B, ZX40UR-5B, ZX55UR-5B, ZX75UR-5B
ZX75US-7, ZX120-6, ZX135US-6
ZX200-7, ZX225USR-7
※その他の機種についてはお問合せください

その他にも多数取り扱い商品がございます。
詳しくは最寄りの日立建機日本営業員もしくは日立建機製品販売店へお問合せください。
