スマートフォンで土量計測
整形不要、一人で計測、現場で確認
※国土交通省の「地上写真測量（動画撮影型）を用いた土工の出来高算出要領」（案）に対応！
NETIS登録済み 登録番号 KT-200112-VE【活用促進技術】
概要
動画を再生するためにはデバイスに Cookie を保存する事に同意する必要があります。
解説
動画を再生するためにはデバイスに Cookie を保存する事に同意する必要があります。
製品概要

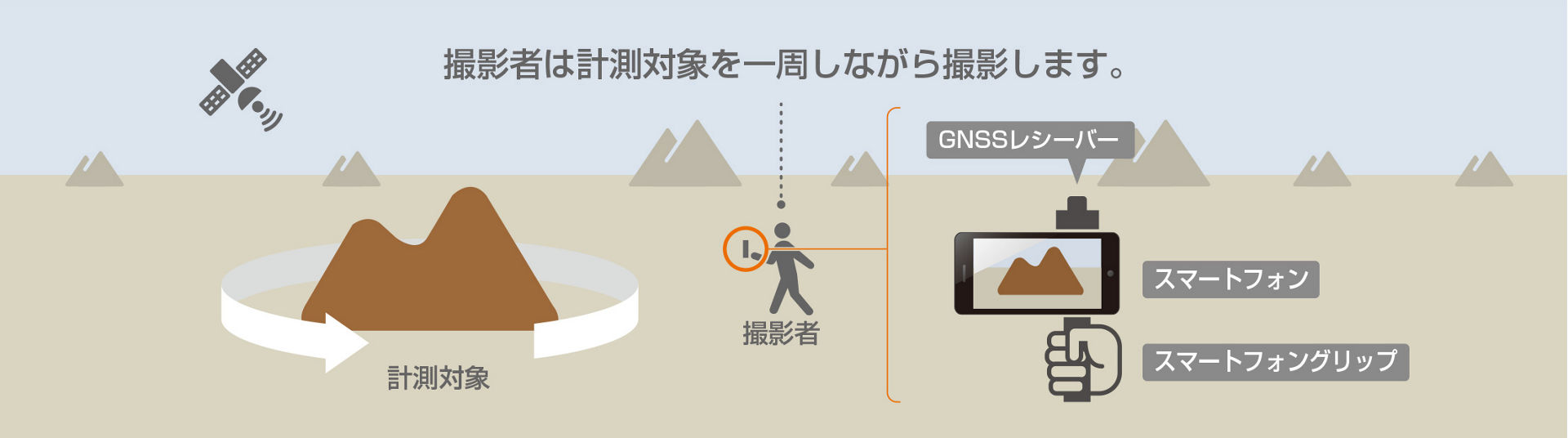

Solution Linkage Surveyは、スマートフォンで計測対象の周囲を一周撮影することで、対象の体積を計測するソリューションです。
撮影した動画を写真に変換し、衛星による位置情報と合わせてクラウドにアップロードすることで、3次元データが生成され、現場で土量の計測結果を確認できます。
※地面から対象物の頂部までがカメラに収まるように離れて、1周撮影できる必要があります。
※撮影されていない箇所は3次元データになりません。
メリット
利用イメージ
機能

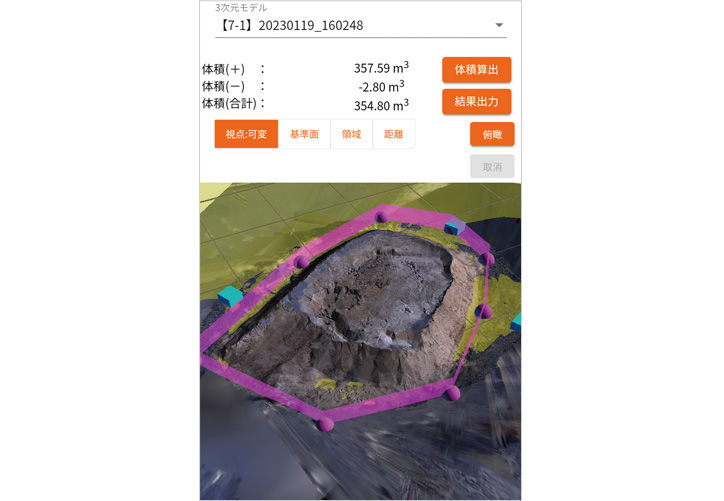

体積/距離計測
生成された3次元データを使用してアプリケーション上で、対象の体積、距離を計測できます。

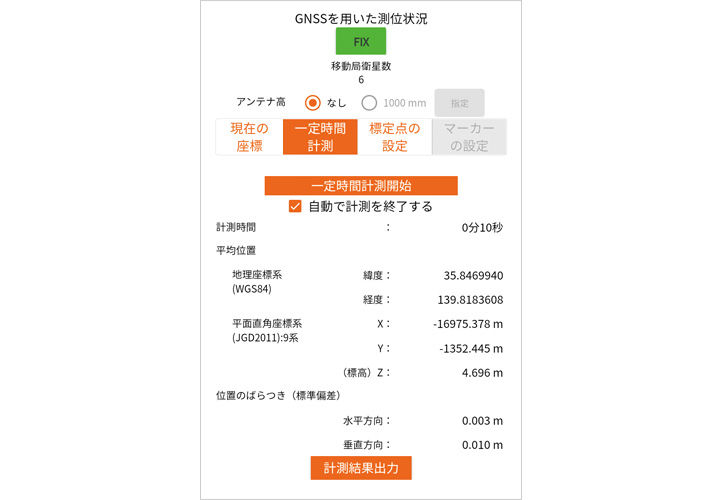

位置計測
GNSSレシーバーで位置情報を計測することができます。
※精度は測位方式、現場の条件によって異なります。

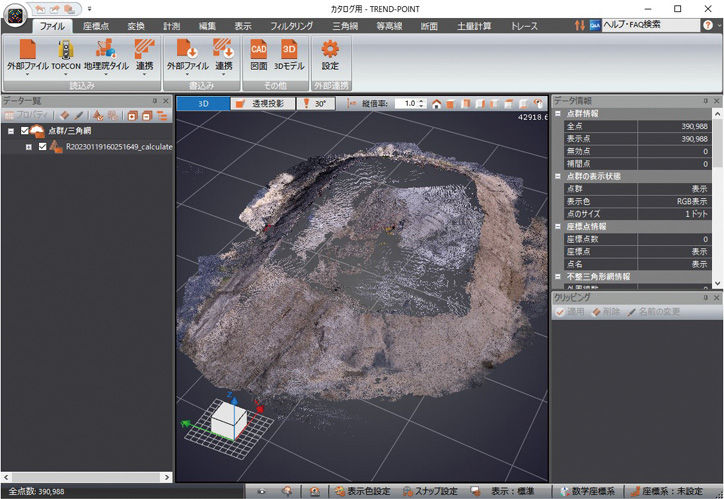

3次元データ活用
生成された3次元データは、パソコンに取り込んで、図面や他の点群データと合わせるなど、活用することができます。
特長
RTK-GNSS測位
GNSSレシーバーに2周波対応のソフトバンク社のichimill（イチミル）を採用し、RTK-GNSS測位でより高精度な位置情報を取得します。
※測量法に定められる「基本測量」「公共測量」などには現状ご利用いただけません。

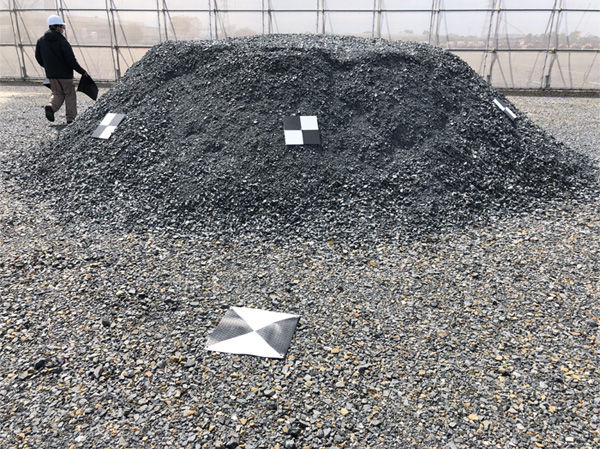

標定点機能
計測対象にマーカーを設置し、計測した座標を設定することで、現場座標に対応した3次元データが生成されます。
国土交通省の要領に対応
国土交通省の「地上写真測量（動画撮影型）を用いた土工の出来高算出要領（案）」に対応しています。生成された3次元データは公共工事の出来高算出にご利用いただけます。
福井コンピュータのクラウドサービスと連携
生成された3次元データをアプリケーション上から「CIMPHONY Plus」（福井コンピュータ株式会社のクラウドデータ共有サービス）に直接アップロードできます。（別途CIMPHONY Plusの契約が必要です。）

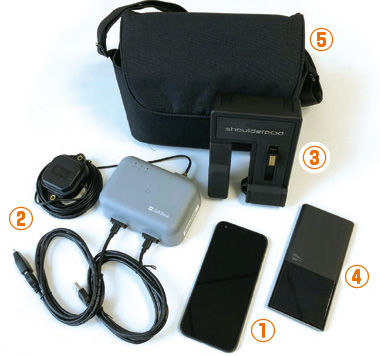

機材一式
レンタル品として以下の機材をご利用いただけます。
① Androidスマートフォン ② ichimill（ソフトバンク）
③ スマートフォングリップ ④ バッテリー ⑤ 収納バッグ

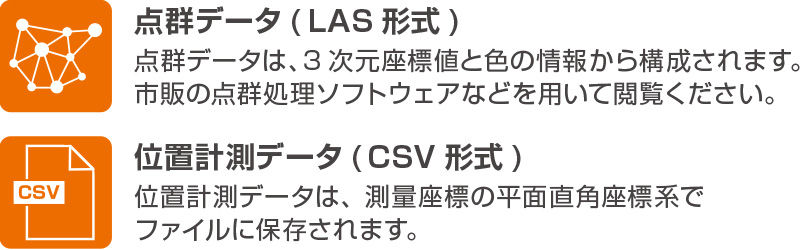

主な成果物
出力された点群データ、位置計測データは点群処理ソフトなどで活用いただけます。
購入・レンタルサポート
- 記載内容は、2023年5月現在のものです。掲載した内容は、予告なく変更することがあります。
- 掲載画面はイメージです。実際の画面はバージョンや機種により異なる場合があります。
- 本アプリのご利用は、最新の利用規約に基づくものです。必ずご確認ください。
- 本アプリご利用の際は、必ず周囲の安全をご確認ください。スマートフォンの画面のみを注視した操作は非常に危険ですので、十分にご注意ください。撮影の際は周りをよく見て、常に注意しながら行ってください。
- 本アプリの機能は、ご利用のモバイル端末等の性能、電池状態、電波状態、周囲環境および通信状態に影響を受け、十分に機能しない場合があります。
- モバイル端末等の通信制限等で通信速度が低下した場合、十分に機能しない場合があります。また、通信サービスエリア内であっても電波状況や、GNSS衛星配置などによりご利用できない場合があります。
